¶ Инструкция пользователя
Функция окраски трека по датчикам позволяет отображать маршрут объекта на карте в зависимости от значений выбранного датчика.
С помощью функции можно:
- анализировать состояние объекта на маршруте;
- визуально определять изменения параметров;
- быстрее находить отклонения и аномалии;
- сравнивать поведение объекта на разных участках движения.
В качестве источника окраски можно использовать датчики любого из доступных типов.
¶ Настройка датчика для окраски трека
Перед использованием функции необходимо настроить датчик.
¶ Шаг 1. Открыть список датчиков объекта
Выберите нужный датчик и нажмите кнопку редактирования:
Объекты -> Редактирование объекта -> Датчики

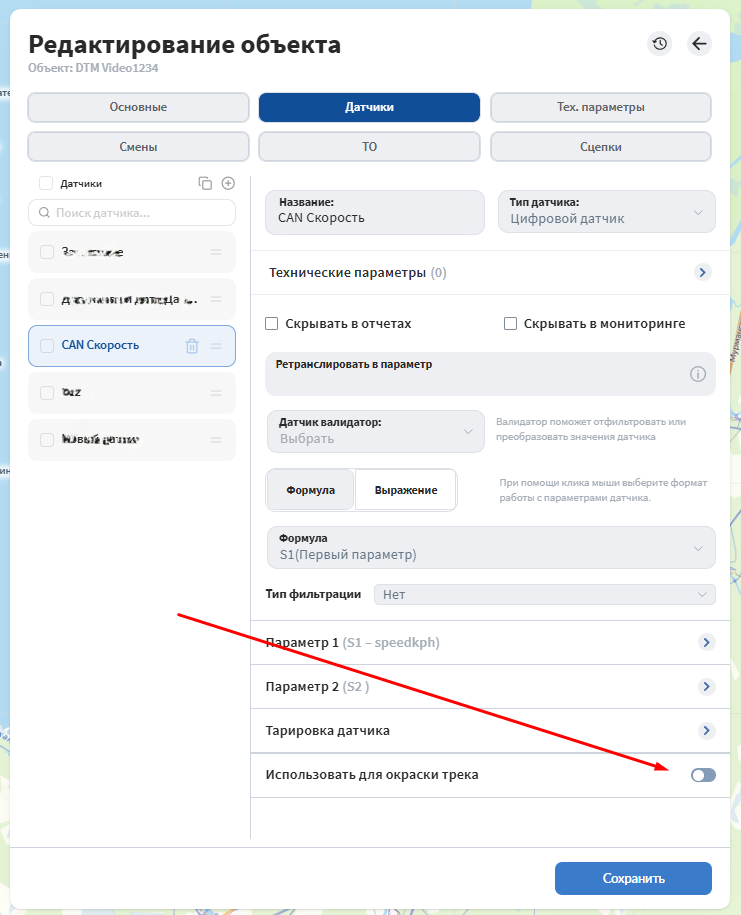

¶ Шаг 2. Включить окраску трека
В карточке датчика включите переключатель:
"Использовать для окраски трека"

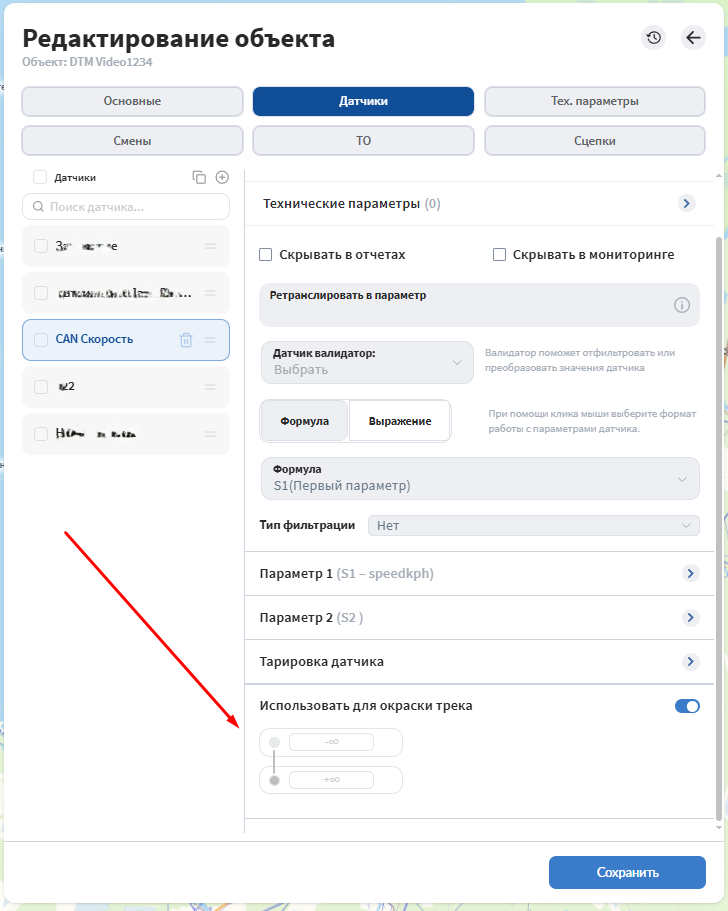

После включения станет доступна настройка диапазонов и цветов.

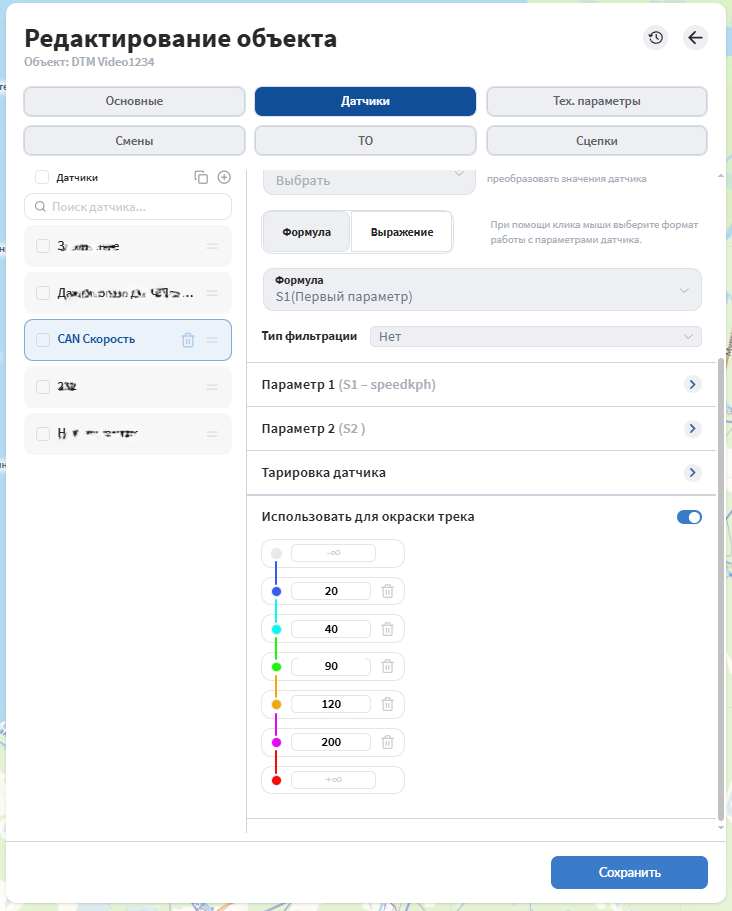

¶ Шаг 3. Настроить диапазоны значений
Добавьте значения и назначьте им цвета.
Пример настройки:
Как это работает:
- система получает значение датчика;
- определяет подходящий диапазон;
- окрашивает участок трека соответствующим цветом.
Особенности настройки
Поддерживается:
- отрицательные значения;
- дробные значения.
Ограничения:
- значения не должны повторяться;
- допускаются только числовые значения.
¶ Построение трека по датчику в Мониторинге
¶ Шаг 1. Открыть Мониторинг
Перейдите в раздел "Мониторинг"
Выберите:
- объект;
- период времени.

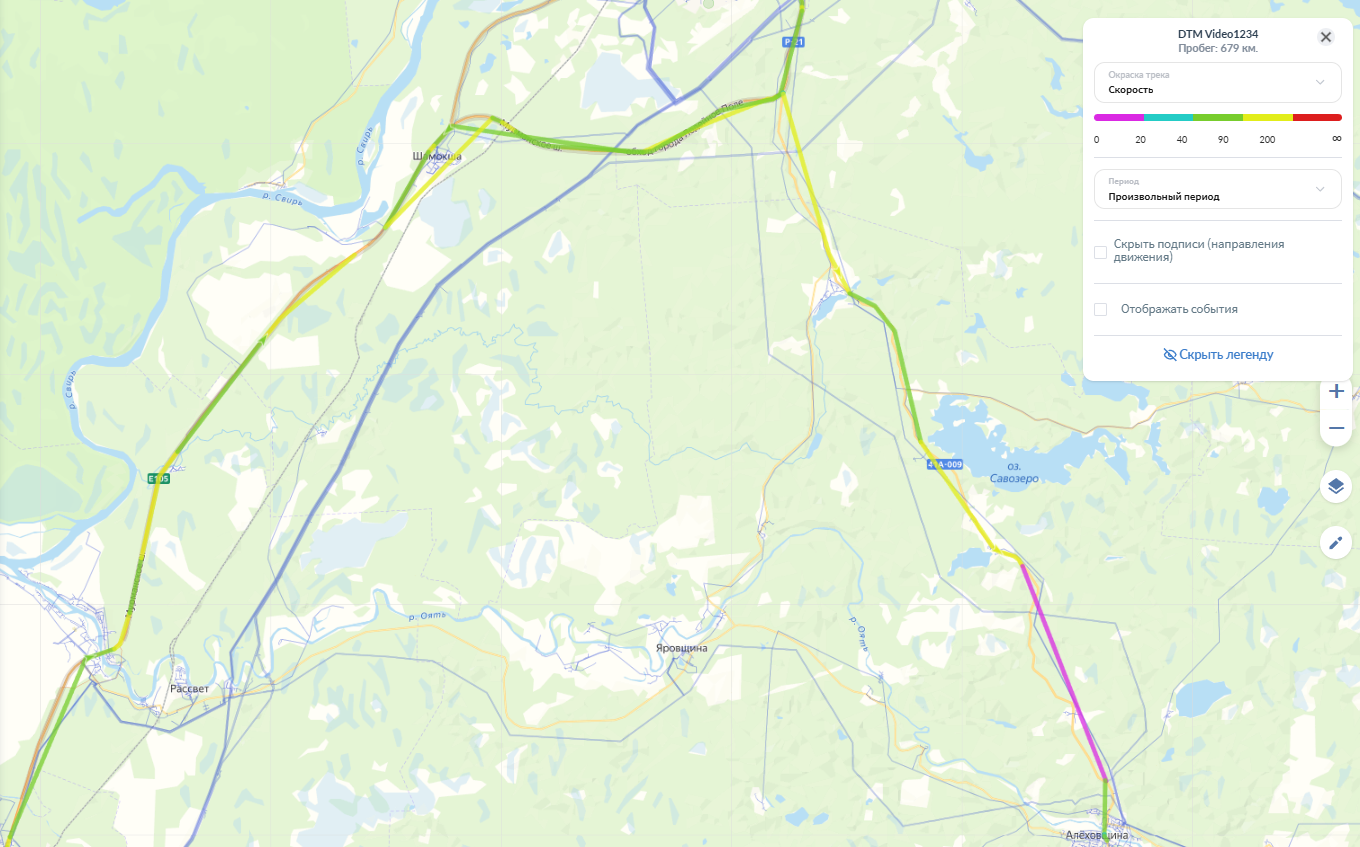

Постройте трек.
¶ Шаг 2. Выбрать датчик

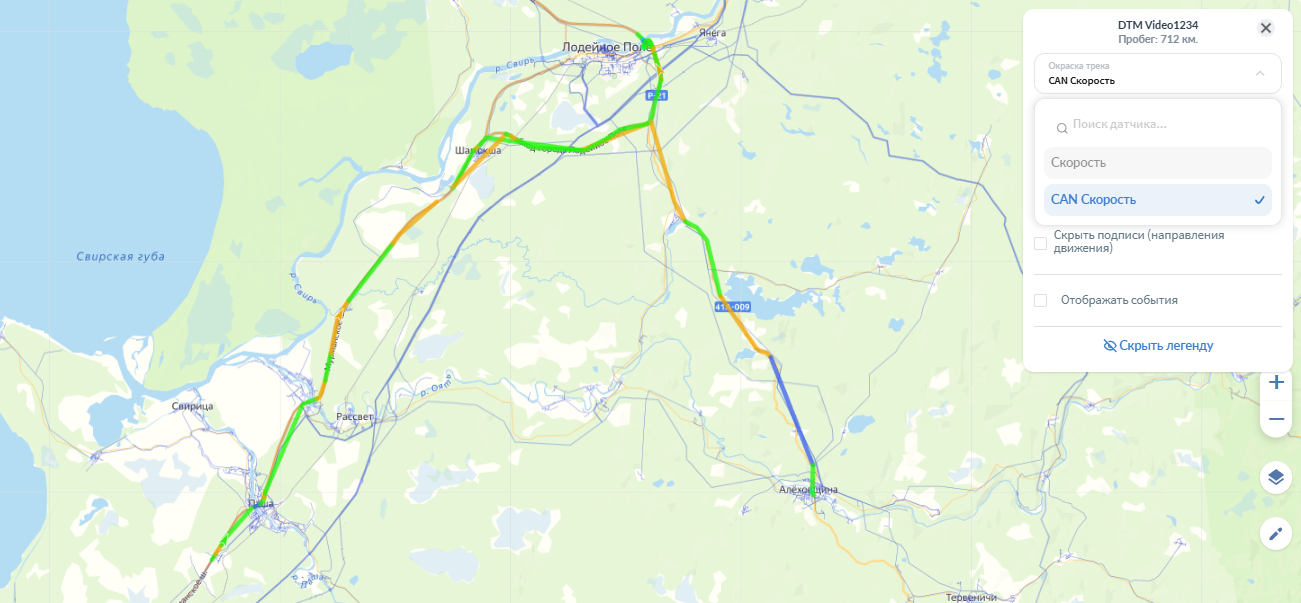

После построения трека откройте легенду.
В легенде находится выпадающий список выбора датчика.
В списке отображаются:
- cкорость;
- датчики с включенной окраской трека.
Выберите нужный датчик.
После выбора:
- трек автоматически обновится;
- сегменты трека будут окрашены по значениям датчика.

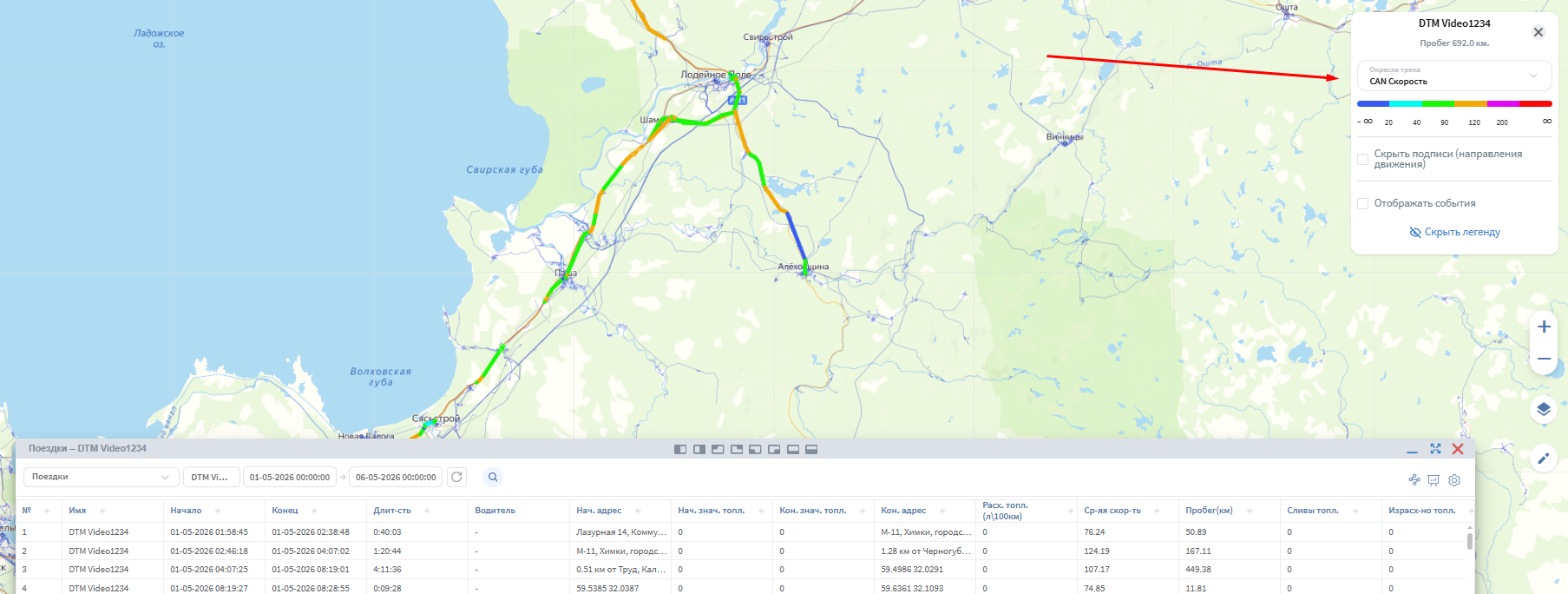

¶ Построение трека по датчику в Отчетах
Перейдите в раздел "Отчеты"
Постройте отчет с отображением карты и трека.
В легенде трека откройте список датчиков.
Выберите нужный датчик.
После выбора:
- трек автоматически обновляется;
- применяется цветовая схема выбранного датчика.
¶ Настройка датчика по умолчанию
Функция позволяет автоматически использовать выбранный датчик при построении треков.

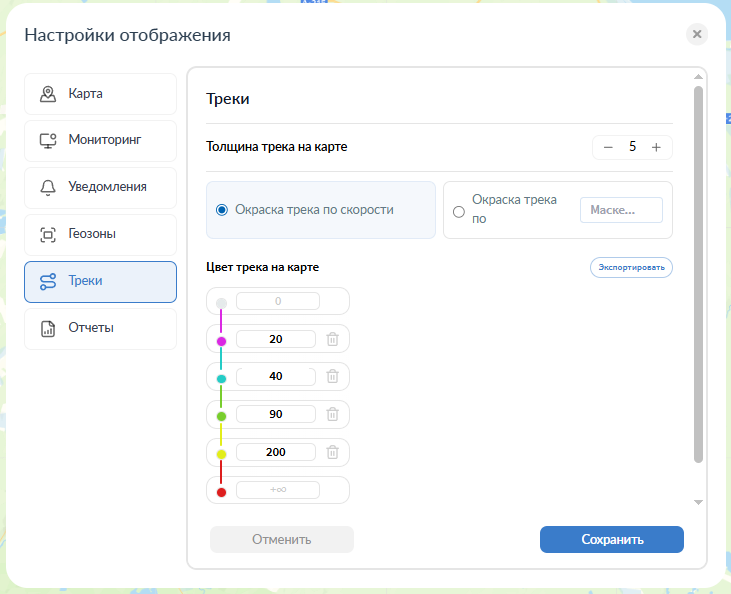

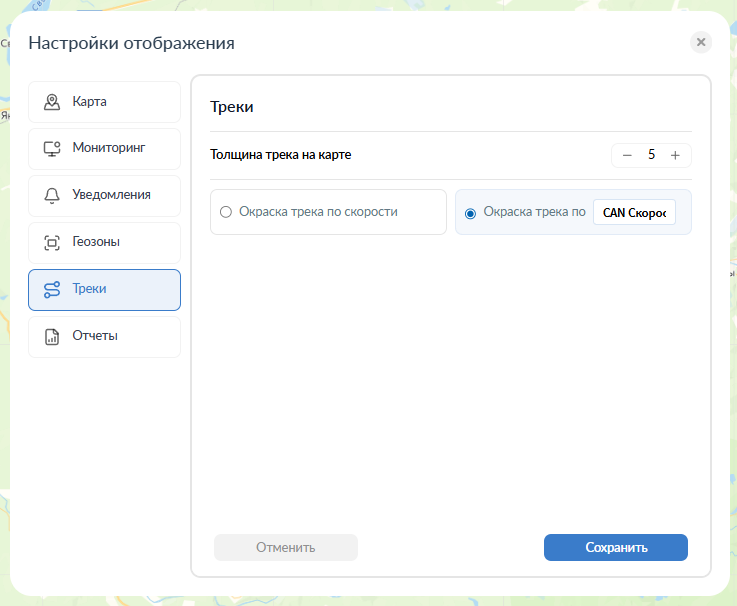

¶ Шаг 1. Открыть настройки отображения
Перейдите:
Настройки отображения -> Треки
¶ Шаг 2. Выбрать режим отображения
Доступны режимы:
- Окраска трека по скорости
- Окраска трека по маске
¶ Шаг 3. Настроить датчик
Если выбран режим "Окраска трека по маске", становится доступно поле введа для датчика
Система автоматически выполнит поиск по маске среди датчиков объекта.
Если датчик найден:
- он будет использоваться для окраски трека.
Если датчик не найден: - автоматически применяется окраска по скорости.
¶ Настройка отображения трека в шаблонах отчетов
Функция позволяет заранее определить, по какому датчику будет отображаться трек в отчетах.
¶ Шаг 1. Открыть шаблон отчета
Перейдите:
Отчеты -> Шаблоны отчетов
Откройте нужный шаблон.
¶ Шаг 2. Открыть параметры отображения трека
Перейдите в раздел:
Редактирование параметров отчета -> Треки

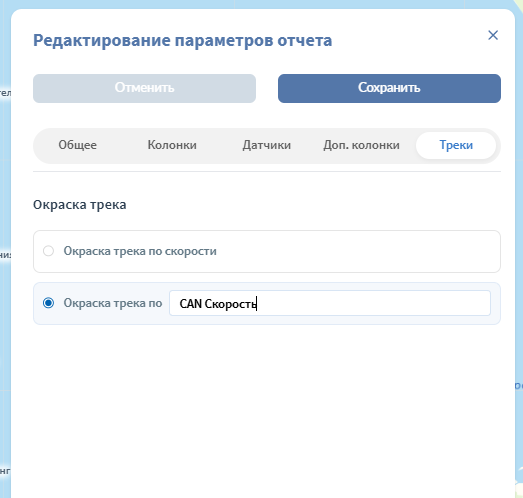

¶ Шаг 3. Указать датчик
В разделе выбираете способ окраски:
- Окраска трека по скорости
- Окраска трека по маске датчика
Если выбрана по маске датчика:
Становится доступно поле ввода для названия датчика.
Если датчик найден:
- трек в отчете автоматически будет строиться по нему.
Если нет:
- будет использоваться скорость.
¶ Возможные ситуации
¶ Датчик отсутствует в списке
Проверьте:
- включена ли настройка "Использовать для окраски трека";
- сохранены ли диапазоны цветов.
¶ Трек отображается одним цветом
Причины:
- для датчика не настроены диапазоны;
- значения датчика не попадают в диапазоны.
¶ Датчик не найден
Если система не может найти датчик:
- автоматически используется окраска по скорости.
Дополнительных действий выполнять не требуется.
